Dossier Brevet
Sujet 6 - Sujet guidé
Vers l'avion du futur : Solar Impulse 2
Ressource affichée de l'autre côté.
Faites défiler pour voir la suite.
Faites défiler pour voir la suite.
Introduction
Solar Impulse est un projet d'avion solaire entrepris par les Suisses Bertrand Piccard et André Borschberg. Il vise à faire voler, sans carburant ni émission polluante pendant le vol, un avion monoplace à moteurs électriques alimentés par l'énergie solaire pour effectuer un tour du monde.
Ressource affichée de l'autre côté.
Faites défiler pour voir la suite.
Faites défiler pour voir la suite.
Partie 1Vers l'avion du futur : Solar Impulse 2
Ressource affichée de l'autre côté.
Faites défiler pour voir la suite.
Faites défiler pour voir la suite.
Doc. 1 Schéma d'un circuit de charge de batterie équivalent à celui de Solar Impulse 2.
Le zoom est accessible dans la version Premium.
Ressource affichée de l'autre côté.
Faites défiler pour voir la suite.
Faites défiler pour voir la suite.
Doc. 2 Solar Impulse 2.
Le zoom est accessible dans la version Premium.
Ressource affichée de l'autre côté.
Faites défiler pour voir la suite.
Faites défiler pour voir la suite.
1. Une chaine énergétique représente les transferts d'énergie. Quelle est l'énergie fournie aux cellules photovoltaïques ? Quelles sont les énergies restituées ? N'oublie pas l'effet Joule !
2. Pour savoir comment sont branchés les dipôles, il faut regarder le nombre de boucle(s). S'il n'y en a qu'une, les dipôles sont associés en série ; s'il y en a plusieurs, les dipôles sont associés en dérivation.
3. Quelles sont les lois de l'électricité dans ce type de circuit ?
2. Pour savoir comment sont branchés les dipôles, il faut regarder le nombre de boucle(s). S'il n'y en a qu'une, les dipôles sont associés en série ; s'il y en a plusieurs, les dipôles sont associés en dérivation.
3. Quelles sont les lois de l'électricité dans ce type de circuit ?
Ressource affichée de l'autre côté.
Faites défiler pour voir la suite.
Faites défiler pour voir la suite.
Questions
Pour faire fonctionner les quatre moteurs électriques, il faut emmagasiner de l'énergie à l'aide de panneaux solaires qui rechargent les batteries. Solar Impulse 2 possède en tout 17 248 photodiodes, également appelées des cellules photovoltaïques !
1. Fais une chaine énergétique montrant la conversion d'énergie effectuée par les panneaux solaires de l'avion.
2. Comment sont branchées les photodiodes dans le montage ?
2. Comment sont branchées les photodiodes dans le montage ?
3. Quelle est la tension délivrée par chaque photodiode ?
4. Quelle est l'intensité du courant électrique les traversant ?
4. Quelle est l'intensité du courant électrique les traversant ?
Ressource affichée de l'autre côté.
Faites défiler pour voir la suite.
Faites défiler pour voir la suite.
Partie 2Le circuit de propulsion
Ressource affichée de l'autre côté.
Faites défiler pour voir la suite.
Faites défiler pour voir la suite.
Doc. 3 Un des moteurs à hélice de Solar Impulse 2.
Le zoom est accessible dans la version Premium.
Ressource affichée de l'autre côté.
Faites défiler pour voir la suite.
Faites défiler pour voir la suite.
Doc. 4 Schéma du circuit de propulsion électrique.
Le zoom est accessible dans la version Premium.
Ressource affichée de l'autre côté.
Faites défiler pour voir la suite.
Faites défiler pour voir la suite.
1. Les montages des Doc. 1 et Doc. 4 sont différents.
2. Quelles sont les lois d'électricité dans ce type de circuit ?
2. Quelles sont les lois d'électricité dans ce type de circuit ?
Ressource affichée de l'autre côté.
Faites défiler pour voir la suite.
Faites défiler pour voir la suite.
Questions
Une fois chargée par les capteurs solaires, chaque batterie peut enfin délivrer le courant électrique alimentant les quatre moteurs électriques identiques à hélice de Solar Impulse 2.
1. Comment sont branchés les moteurs dans le montage ?
2. Quelle est la tension électrique aux bornes de chaque moteur ?
3. Quelle est l'intensité du courant électrique les traversant ?
1. Comment sont branchés les moteurs dans le montage ?
2. Quelle est la tension électrique aux bornes de chaque moteur ?
3. Quelle est l'intensité du courant électrique les traversant ?
Ressource affichée de l'autre côté.
Faites défiler pour voir la suite.
Faites défiler pour voir la suite.
Partie 3
Énergie consommée lors d'une étape du tour du monde
Ressource affichée de l'autre côté.
Faites défiler pour voir la suite.
Faites défiler pour voir la suite.

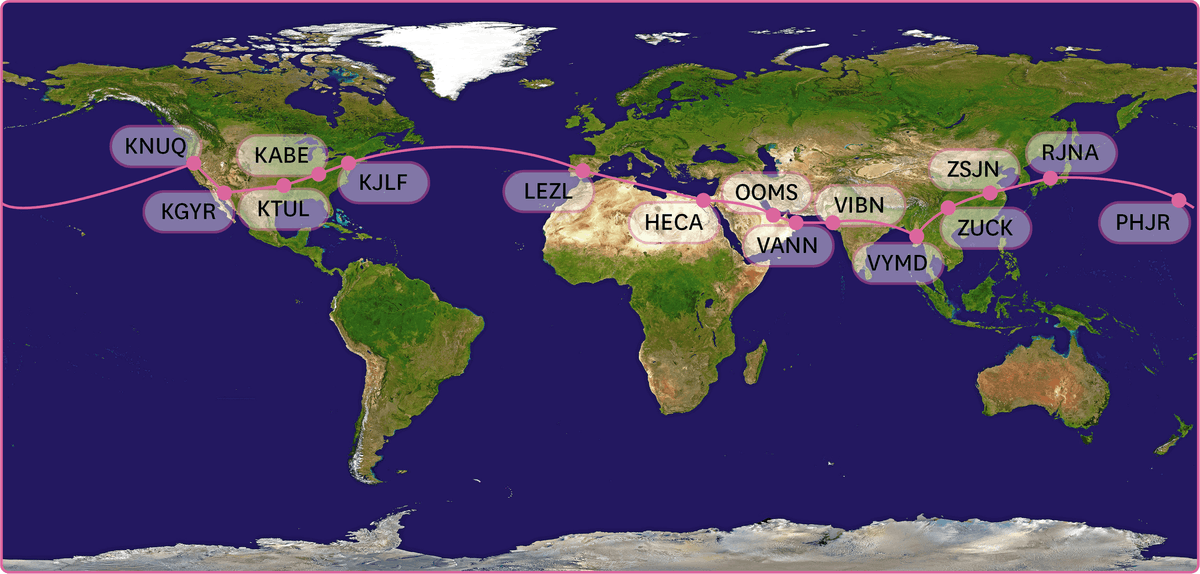

Doc. 5 Itinéraire du tour du monde de Solar Impulse 2.
Le zoom est accessible dans la version Premium.
Ressource affichée de l'autre côté.
Faites défiler pour voir la suite.
Faites défiler pour voir la suite.
Doc. 6 Conversion ch-W.
Chacun des 4 moteurs de Solar Impulse 2 a une puissance de 17,5 chevaux (ch). 1 ch = 736 W
Ressource affichée de l'autre côté.
Faites défiler pour voir la suite.
Faites défiler pour voir la suite.
1. Fais bien attention aux unités dans cette partie.
2. La puissance totale est égale à la somme des puissances des moteurs.
3. Quelle est la relation entre l'énergie E, la puissance P et la durée de fonctionnement ?
2. La puissance totale est égale à la somme des puissances des moteurs.
3. Quelle est la relation entre l'énergie E, la puissance P et la durée de fonctionnement ?
Ressource affichée de l'autre côté.
Faites défiler pour voir la suite.
Faites défiler pour voir la suite.
Questions
Le 29 mars 2015, lors de son tour du monde, Solar Impulse 2 a parcouru le trajet entre Mandalay en Birmanie (VYMD) et Chongqing en Chine (ZUCK), soit 1 450 km en 20 h 30 min.
1. Calcule la vitesse moyenne de l'avion sur ce trajet.
2. Calcule la puissance totale des moteurs de Solar Impulse 2 en kW.
3. En supposant que les moteurs aient tourné à plein régime sur tout le parcours, calcule l'énergie électrique consommée en kW.h.
1. Calcule la vitesse moyenne de l'avion sur ce trajet.
2. Calcule la puissance totale des moteurs de Solar Impulse 2 en kW.
3. En supposant que les moteurs aient tourné à plein régime sur tout le parcours, calcule l'énergie électrique consommée en kW.h.
