Chapitre 9
Activité 4 - Tâche complexe
Une autre facette de la résistance
14 professeurs ont participé à cette page
Ressource affichée de l'autre côté.
Faites défiler pour voir la suite.
Faites défiler pour voir la suite.
Lire et comprendre des documents scientifiques pour en extraire des informations.
Ressource affichée de l'autre côté.
Faites défiler pour voir la suite.
Faites défiler pour voir la suite.
Introduction
Après l'usage prolongé d'une console de jeux ou d'une box de fournisseur d'accès à internet, la température de l'appareil augmente. Ces équipements électroniques contiennent de nombreux résistors.
Ressource affichée de l'autre côté.
Faites défiler pour voir la suite.
Faites défiler pour voir la suite.
Doc. 1 Un effet du courant électrique.
En 1841, le physicien James Prescott Joule constate qu'un conducteur s'échauffe lorsqu'il est parcouru par un courant. C'est l'effet thermique du courant appelé « effet Joule ». Ce phénomène est utilisé dans les appareils de chauffage électriques, les fers à repasser, les fours électriques et les fusibles. Mais l'effet Joule est souvent un inconvénient et peut être dangereux. Dans les ordinateurs, les résistors sont nombreux et la chaleur dégagée (énergie thermique) est importante, d'où l'installation de ventilateurs de refroidissement.
Ressource affichée de l'autre côté.
Faites défiler pour voir la suite.
Faites défiler pour voir la suite.
Doc. 2 Des résistances « chauffantes ».
Le zoom est accessible dans la version Premium.
De nombreux appareils ménagers sont équipés de résistances chauffantes. Celles-ci sont constituées d'un fil de nichrome, entouré d'une gaine en acier inoxydable.
Ressource affichée de l'autre côté.
Faites défiler pour voir la suite.
Faites défiler pour voir la suite.
Doc. 3 Mesure de la température d'un résistor avant (A) et après (B) quelques minutes de circulation du courant électrique.
Le zoom est accessible dans la version Premium.
Ressource affichée de l'autre côté.
Faites défiler pour voir la suite.
Faites défiler pour voir la suite.

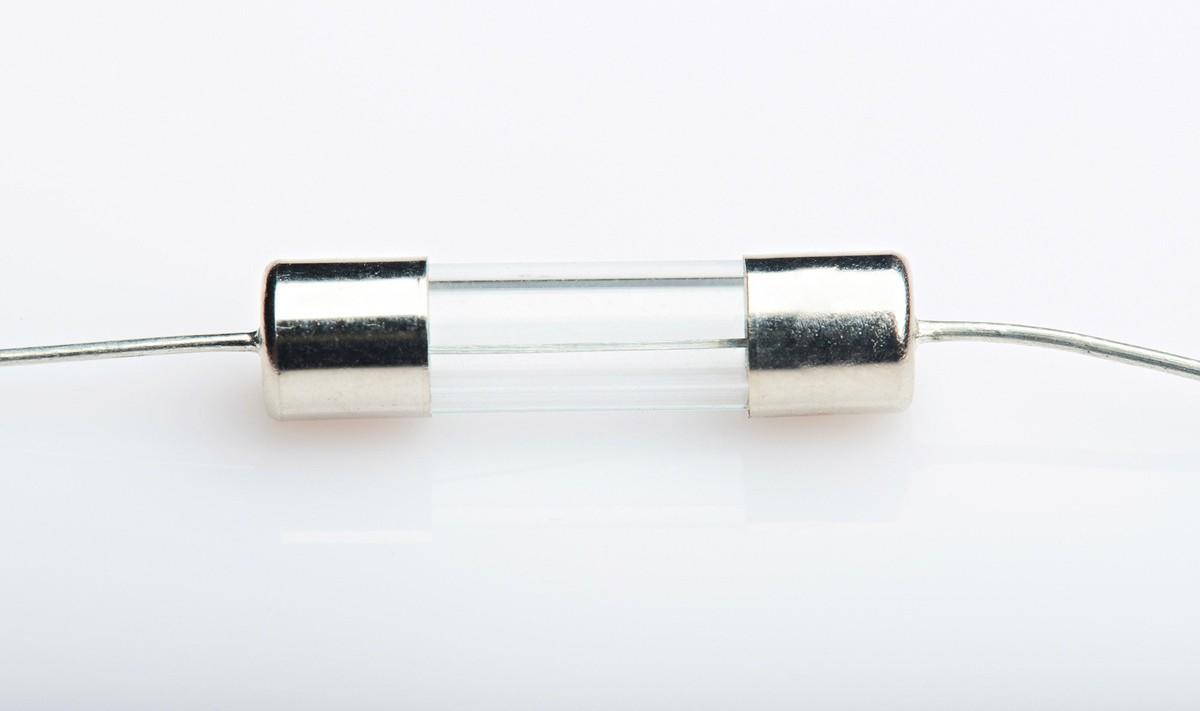

Doc. 4Un fusible.
Le zoom est accessible dans la version Premium.
Dans un fusible, si le courant est trop fort, le petit fil métallique fond et le circuit est coupé : l'installation électrique est protégée.
Ressource affichée de l'autre côté.
Faites défiler pour voir la suite.
Faites défiler pour voir la suite.
Ta mission
1. Explique pour quelle raison la température des équipements électroniques augmente lorsqu'ils fonctionnent. Aide-toi des documents pour faire une chaine énergétique et donne des exemples d'appareils pour lesquels cette élévation de température n'est pas un inconvénient.
Ressource affichée de l'autre côté.
Faites défiler pour voir la suite.
Faites défiler pour voir la suite.
- J'ai identifié le dipôle responsable de l'élévation de la température et j'ai représenté sa chaine énergétique.
- J'ai identifié la raison pour laquelle la température de la console augmente quand on l'utilise.
- J'ai donné des exemples de dipôles pour lesquels l'élévation de la température est voulue.
